基本簡介

托輥的作用是支撐輸送帶和物料重量。托輥運轉 靈活可靠。減少輸送帶同托輥的摩擦力，對占輸送機總成本25%以上的輸送帶的壽命起著關鍵作用。雖然托輥在帶式輸送機中是一個較小部件，結構并不復雜，但制造出高質量的托輥并非易事。

判斷托輥好壞的標準有以下幾條：托輥徑向跳動量；托輥靈活度；軸向竄動量。

2主要分類

1、按材質分為橡膠托輥、陶瓷托輥、尼龍托輥及絕緣托輥。

2、主要有槽形托輥組，各類平行托輥組，各類調心托輥組，各類緩沖托輥組。

（1） 槽形托輥有普通型托輥、前傾型托輥、快換軸承型托輥、吊掛型托輥、三鏈托輥、可逆托輥、變槽角型托輥、過渡型托輥、V型托輥等；

（2）平行托輥有普通型托輥、梳型托輥、前傾型托輥、鋼膠型托輥、螺旋型托輥等；

（3）調心托輥有通用型、摩擦可逆型托輥、強力型托輥、錐托輥、螺旋型托輥、組合型托輥等；

(4) 緩沖托輥有彈簧板型托輥、緩沖圈型托輥、強力緩沖型托輥、可調彈力型托輥、吊掛型托輥等；

陶瓷

陶瓷托輥簡稱瓷托輥，此產品不僅具有 、耐酸堿鹽、抗氧化，運

陶瓷托輥

行穩定，防盜等特點，而且陶瓷托輥可有效防止皮帶跑偏，減少皮帶的局部損失，延長皮帶使用壽命，減少了頻繁更換托輥在露天惡劣環境下使用，陶瓷托輥要比普通托輥壽命長的多。陶瓷托輥強度高， 性能好。陶瓷托輥使用壽命長 ，且能減少皮帶磨損。耐高溫、抗氧化，抗腐蝕性能強,陶瓷托輥適宜于各種惡劣環境。 無靜電，磨損碰撞時不易產生火花 ， 陶瓷托輥適宜于煤井等易環境。性能穩定, 能有效防止皮帶運輸機跑偏、拉叉、發熱起火工。

尼龍

尼龍托輥：磨擦系數低， ，不易損傷皮帶。自潤滑性優良，使用過程中，無需注油而能在惡劣的環境條件下運轉，不易卡死，有較好的防磁特性?？垢g性，抗老化性強，耐弱酸，弱堿和有機溶劑的腐蝕，不毒不污染能承受反復沖擊和震動。尼龍托輥本身重量輕，只有金屬件的三分之一，安裝方便，維修率低噪音小，運轉平穩，節能，可提高使用周期尼龍托輥防塵，防水性能好，在多揚灰環境中使用，不易進水。翼馬托輥生產的尼龍托輥規格型號齊全，可生產直徑，長度，特殊規格可按需定制。

尼龍托輥

尼龍托輥特點：

1、尼龍托輥具有極高的 性能，極低的磨擦系數，不易磨損皮帶；

2、尼龍托輥具有優良的自潤滑性，不用注油，在惡劣條件下使用不易卡死；

3、尼龍托輥具有具有抗靜電，抗陰燃，耐老化，耐化學（酸、堿和有機溶劑）的腐蝕；

4、能承受反復沖擊、震動；

5、尼龍托輥使用環境溫度范圍為：－40℃～80℃；

6、機械性能優異，重量輕，安裝方便，不用維修；

7、尼龍托輥嗓音低（3-7DB）運轉平穩，壽命長（是金屬托輥壽命的3-5倍）

槽形

槽型托輥的性能特點：

1．槽型托輥具有耐腐蝕性特點：酸堿鹽均對其難起腐蝕作用。

2．槽型托輥硬度強：耐磨性強。

3．密封性好：槽型托輥全密封，兩端裝有塑料迷宮密封圈，油滑油脂不會泄漏，可使?jié)L動軸長期；槽型托輥處于全密封狀態下運轉。

槽型托輥

4．槽型托輥陶瓷表面：形成氧化膜，表面光滑，不粘附物料，與輸送帶接觸摩擦系數小，降低了卷揚驅動力。

5．槽型托輥使用壽命長：槽型托輥比鋼托輥使用時間長2-5倍，且能減少皮帶磨損，皮帶不跑邊，延長皮帶使用壽命。

6．運營成本低：槽型托輥能降低皮帶運輸機的綜合成本，減少維修工時。

槽型托輥**用于露天粉塵較大，腐蝕性高的環境中、如礦山、電廠、鋼廠、石料廠、水泥廠、洗煤廠、鹽廠、堿廠、化肥廠、碼頭等所有運送場所經常使用槽型托輥。

緩沖

緩沖托輥(impact idler)，緩沖托輥用于帶式輸送機受料處減緩落料對輸送帶的沖擊，主要針對洗煤廠、焦化廠、化工廠等腐蝕性環境而研制的一類托輥，它本身具有的韌性是普通金屬的10倍以上，壽命為傳統柱鞋的五倍，耐腐蝕阻燃，抗靜電，自重輕等特點，**用于礦山開采。托輥輥體專用的高分子材料，其機械性能類似于青銅，具有很好的 性，而且具有良好的自潤滑性能，不傷皮帶。 緩沖托輥防腐性能優越。輥體及密封件都用高分子材料制作，耐腐蝕。在腐蝕性場合使用，使用壽命可達到普通托輥的5倍以上。

緩沖托輥重量輕，旋轉慣性小。托輥專用高分子材料重量輕，比重是鋼材的七分之一，用這種材料制成的托輥，重量是普通托輥的二分之一左右，旋轉慣性小，托輥與皮帶之間的摩擦小。

緩沖托輥安裝在輸送機受料段的下方，減小落料時物料對輸送帶的沖擊，以廷長輸送帶的使用壽命.緩沖托輥的間距一般100-600毫米。

緩沖托輥在安裝方面一是提高安裝的密度；二是經常檢查，及時更換損壞的托輥。對于落料落差較大的輸送帶建議安裝緩沖鎖氣器，將緩沖托輥用緩沖床代替。在選購方面根據緩沖托輥的特點提出一下幾點注意事項：托輥徑向跳動量、托輥靈活度、軸向竄動量、托輥防塵性能、防水性能、托輥軸向承載性能、托輥抗沖擊性能等。

（1）緩沖托輥溫度保護

帶式輸送機滾筒與皮帶摩擦使其溫度超 ，緊貼滾筒安裝的檢測裝置發出超溫信號，接收機收到信號后，經3s 延時，使執行部分動作，切斷電動機供電，輸送機自動停轉，起到溫度保護作用。

（2）托輥組速度保護

若輸送機發生故障，如電動機燒毀、機械傳動部分損壞、皮帶或鏈子拉斷、皮帶打滑等，安裝在輸送機被動機件上的事故傳感器SG中的磁控開關不能閉合或不能按正常速度閉合這時控制系統將按反時限特性經一定延時后，速度保護電路起作用，使執行部分動作，切斷電動機供電，以避免事故擴大。

（3）緩沖托輥煤倉煤位保護

煤倉中設高低兩個煤位電極，煤倉由于無空車不能放煤時，煤位將逐步升高，當煤位上升到高位電極時，煤位保護動作，從首臺皮帶輸送機開始，各臺輸送機因機尾堆煤依次停車。[1-2]

3適用范圍

礦用托輥：

普通托輥：糧食、裝車轉運

槽型托輥：煤炭、水泥、電力

槽型調心托輥： 冶金。礦山、電力、水泥、化工、建材、鋼廠，輸送設備。

鼓型托輥：冶金、化工、煤炭、建材

地輥：適用領域礦業

擋輥、立輥:適用范圍輸送機

吊掛式托輥：適用范圍皮帶輸送機

逆止托輥：適用領域冶金。礦山、電力、水泥、化工、建材、鋼

螺旋托輥：

1）螺旋下托輥：適用范圍煤炭、電力、冶金、化工、建材、

2）螺旋清掃托輥：適用范圍煤礦機械

3）雙向螺旋橡膠托輥：適用對象輸送機、包裝機械、食品機械、礦山設備、其他

平行托輥：

1）平行上托輥：平行下托輥：適用范圍港運碼頭，礦山輸送,機械設備

2）平行上調心托輥.平行下調心托輥：適用范圍防止皮帶跑偏

梳形托輥：礦山、碼頭、煤炭、電廠、焦化、出口貿易

錐形托輥

1）錐形上調心托輥：適用領域港口，電力，煤礦，機械廠，糧食運輸，化工

2）錐形下調心托輥：適用領域港口，電力，煤礦，機械廠，糧食運輸 ，化工

摩擦托輥：冶金、化工、煤炭、建材

1摩擦上調心托輥。摩擦下調心托輥： 適用范圍輸送機械

緩沖托輥：適用范圍電廠、水泥廠

橡膠圈緩沖托輥：適用范圍托輥專用

平行緩沖托輥：適用范圍煤礦

可調槽角雙彈簧緩沖托輥組：適用范圍港運碼頭，礦山輸送，機械設備

彈簧板式緩沖托輥：適用范圍輸送機

三聯鉸接托輥： 煤礦，碼頭，出口貿易，輸送機

單槽輥筒：

雙鏈輥筒：適用領域**用于機械、礦業、電子、輕工、食品、郵政、木材加工、煙草、橡膠、物流配送中心等行業。

O帶輥筒：適用范圍各輸送場合

錐形輥筒：適用領域輸送、彎道輸送機、軌道機

雙槽輥筒：適用領域五金，電子，輸送機

車制輥筒：適用范圍機械、食品、電子、木業、礦山等

動力輥筒：適用范圍適用于各類動力及無動力輸送機

單鏈輥筒：適用范圍適用于各類動力及無動力輸送機

無動力輥筒：適用范圍食品、煙草、醫藥、橡膠等

金屬無動力錐輥：適用范圍 食品、煙草、醫藥、橡膠等

直管錐套無動力錐輥、直管包膠無動力錐輥：適用范圍承載/輸送/傳送/牽引/動力

托輥配件

緩沖膠圈：適用于皮帶機緩沖托輥，**用于石油化工、鋼鐵冶金、礦山開采、食品加工、汽車制造和公園游樂設備。

托輥支架：煤炭、化工、礦業等輸送領域，適用范圍礦場配件，適用對象礦用

軸承：用途機械設備

軸承座：礦業皮帶輸送機托輥及其他輸送設備

滾動軸承座產品主要用于各種礦山機械、冶金、造紙、紡織等各個領域。

密封墊圈：適用范圍汽車、電器、軸承、泵、氣缸、托輥、其他

沖壓掛鉤：適用范圍五金

梳形膠圈：適用范圍汽車、軸承、托輥、其他

梳形輥間隔套：沒有找到

卡簧：應用范圍機械工業用緊固件

托輥軸：適用范圍電廠、礦山

擋圈：應用范圍機械軸承電器家電、機械設備

彈性圓柱銷：應用范圍機械工業用緊固件

接頭：適用范圍液壓傳動技術中不可缺少的管路連接元件

4軸承類別

托輥軸承：托輥軸承是深溝球軸承的一種，它可以根據用戶的不同要求，量身打造。通過工藝可自控產品的價格。通過要求的標準，可做出不同 的軸承游隙。如：C3 C4 4G 等。 生產是市場競爭力的基礎。KA軸承:KA軸承是一種托輥上常用的尼龍保持器軸承。多用于礦山輸送設備。尼龍保持器能有效地防止轉動摩擦引起的靜電。0類深溝球軸承：一條龍生產線 生產深溝球軸承，可生產各種型號，均達國標。60 80 180 開式及各種非標深溝球軸承。代理廠家軸承:公司和多家軸承生產企業保持著長期友好合作關系，相互調貨，彌補自己的產品不足。方便客戶需求。低噪音電機軸承：公司長期代理電機專用軸承。Z1 Z2 Z3靜音軸承。有**的質量價格優勢。下面為托輥經常使用的軸承類型以及型號的介紹。

開式托輥軸承

此類型是托輥軸承*通用的一種，開式軸承也叫平板軸承，既軸承本身不帶密封，托輥本來就有幾層尼龍托輥軸承密封圈的保護，密封性能已經很好，軸承再加密封以多此一舉，開式托輥軸承方便安裝前自己按實際情況掌握托輥軸承的潤滑油脂加注量。開式托輥軸承比帶密封托輥軸承成本上也有一定的價格優勢。便于提高托輥乃至于輸送機的市場競爭力！

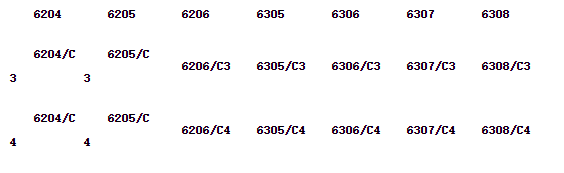

開式托輥軸承常用類型:

KA保持器軸承

此類軸承多用于礦山運送機械，礦用物資 有煤安證，尼龍堅持器軸承契合**煤安證規范。有用避免軸承翻滾惹起的靜電。實體尼龍堅持架的特點是強度與彈性有杰出的連系，尼龍同有潤滑的鋼外表有杰出的滑動功能，還與翻滾體觸摸的堅持架外表潤滑，發生很少沖突，因而軸承內的發熱和磨損是十分低的。低密度的資料意味著堅持架的慣性很小。尼龍堅持架在缺少潤滑劑的狀況下有極好的運轉特性，答應軸承持續運轉一段時間，不會很快發生抱死和進一步損壞。

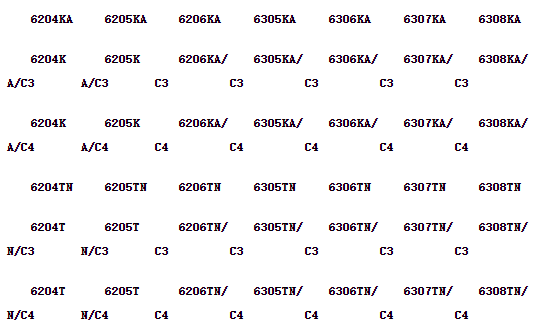

尼龍堅持器托輥軸承常用類型：

雙密封托輥軸承

本產物適用于密封性要求相對更高或托輥出產企業軸承注脂條件不太完善。軸承在出廠前注好油脂加上軸承自身的密封防塵蓋。密封防塵蓋有鐵封（代號ZZ通稱80）膠封（代號2RS通稱180）之分。

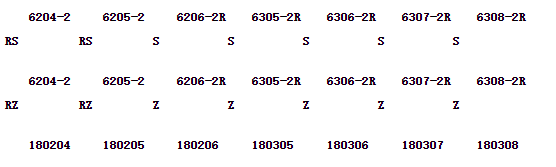

帶軸承密封的托輥軸承常用類型：

單密封托輥軸承

單密封軸承(代號Z或RS稱60軸承）有鐵封和膠封，KA尼龍堅持器軸承也可以加一軸承密封稱KAZ或KA|2RS。此類軸承既有開式軸承的裝置注脂便利，也具有很好的密封性。由于許多軸承裝置只要一面暴漏在外面。

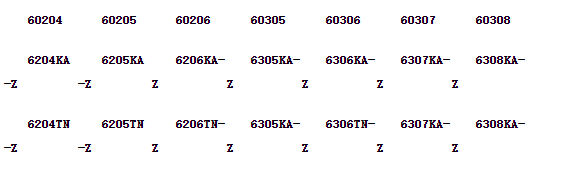

帶單面軸承密封的托輥軸承常用類型：

5類型標準

類型

托輥是帶式輸送機的重要部件，種類多，數量大。作用是支承皮帶，減少皮帶運行阻力，并使皮帶的垂直度不超過一定限度以保證皮帶平穩地運行。

托輥按其用途分類為調心托輥、緩沖托輥、槽形托輥、平行托輥。調心托輥的作用是糾正帶式輸送機的跑偏，通常輸送機的重載段上安裝回轉式槽形調心托輥，空載段上安裝平行調心托輥。緩沖托輥是根據實際情況應用于機尾架上的，受料時，可以降低物料對皮帶的沖擊，有利于沿長皮帶的使用壽命。槽形托輥一般由兩個側托輥和一個平托輥組成，槽角度一般為30度，對于可拆卸式的帶式輸送機，槽形托輥的三個托輥互相鉸接在一起，故稱鉸接托輥。平行托輥一般為一個長輥，它安裝在承受壓力的下端故稱下托輥。

托輥在材質上分為鋼質和塑料托輥兩種。托輥的軸承座有鑄鐵的和鋼板沖壓的和酚醛塑料等三種。

托輥的密封有鋼和塑料之分。它們的密封都是內部填充潤滑脂。托輥的好壞直接影響帶式輸送機的電能消耗和皮帶的壽命。因此防塵密封可靠，潤滑良好是重要使用標準。

托輥占了一臺帶式輸送機總成本的35% ，產生了70%以上的阻力，因此托輥的質量尤為重要。

標準

托輥徑向跳動量對膠帶輸送機的影響：在**規定的跳動量的范圍內，可以保持膠帶機平穩運行，否則就會使得膠帶輸送機膠帶共振跳動，造成物料拋灑，污染環境，在帶速越高的情況下越顯得徑向跳動量小的好處。我國**標準規定量為0.7毫米，日本JIS標準規定的量為0.5毫米。

托輥靈活度對膠帶輸送機的影響：在膠帶輸送機運行過程中，托輥的靈活度顯得非常的重要，如果托輥靈活度不好，旋轉阻力系數高的時候，整個膠帶輸送機系統就得付出更大的動力，消耗更多的電力，有時還會造成膠帶撕裂，電機燒毀的情況，更嚴重的時候可以引起火災。所以，選用旋轉阻力系數低（*好低于0.020）的托輥是膠帶輸送機設計、選型的重要內容。

軸向竄動量對膠帶輸送機的影響：我國的膠帶輸送機制造技術越來越先進，但是軸線竄動還是一個需要重點研究的課題，因為我國的膠帶制造技術，膠帶輸送機安裝技術還和世界上先進**有較大的差距，往往會出現膠帶跑偏的情況，如果托輥的軸向竄動量大，就會造成托輥的較早損壞。一般軸向竄動量控制在0.5-0.7毫米以內較好。

判斷托輥好壞的標準還有以下五個：

1、托輥防塵性能

2、托輥防水性能

3、托輥軸向承載性能

4、托輥抗沖擊性能

5、托輥使用壽命

6工作原理

托輥通過輸送帶與托輥之間的摩擦力帶動托輥管體、軸承座及軸承外圈、密封圈做旋轉運動，與輸送帶并同其一起實現物流的傳輸。

7影響因素

1.托輥徑向跳動量（該項指標直接影響物料輸送的穩定性）

2.軸向串動量（直接影響托輥的使用壽命）

3.靈活度（影響托輥的使用壽命和膠帶的使用壽命，以及整機的驅動功率）

4.防水性能（影響托輥使用壽命）

5.防塵性能（影響托輥使用壽命）

6.軸向承載能力（影響托輥使用壽命）

7.抗沖擊能力（影響托輥使用壽命）

8.旋轉阻力（影響膠帶使用壽命）。

8焊接工藝

1.根據材料的特點選擇焊接工藝

每一種焊接工藝都對應著一種類型的材料，不事先確定需要焊接的焊材材質就無法進行有效焊接。比如，

Mig焊接用于合金鋼和有色金屬焊接

Mag焊適用于低鋁合金焊接

Tig焊適用于不銹鋼、鋁、銅、鈦及他們的合金（厚度控制在0.5~8mm之內）。

此外，焊條的材料也要考慮

2.保護氣體的選擇

保護性氣體的選擇對于Mag焊來說尤為重要，使用CO2這類的活性氣體會影響到焊接深度。而對于Mig焊、Tig焊和等離子焊接來說，使用如氬氣和氙氣這樣的惰性氣體老可以保護不銹鋼、鎳合金、鈦及鈦合金、鋯等焊件，使其在高溫下不受氧化。

只有對易于高溫氧化的材質（如鈦、鉭、鋯及它們的合金）才要求純度極高的惰性保護氣體。保護氣流速也是一個重要的需考慮的因素，這也取決于保護裝置的大小及其容量。同時應注意避免容納的惰性氣體不與周圍氣體混合或產生文丘里效應。

激光焊通常需要惰性保護氣體，常為氦氣，但是也常常在含其中加入一些氬氣，混合氣體，這樣就能對某些金屬的焊接需要。

3.焊接工作中存在著許多影響安全的因素，（如焊接飛濺、灼傷、爆炸、火花、電流、輻射、強光燒灼、煙氣……）所以在設備周圍安置一個保護設施（如防護罩、通風氣室等），如無條件使用保護設施，可采用個人防護裝備（如保護服、焊接手套、防護鞋、護目鏡等）。在密閉場所還要配備氣體檢測儀以防缺氧癥（氧氣含量 <17%）。

4.焊接前的準備

預處理對于焊接來說是十分重要的，通過這個步驟將焊接表面處理使其易于焊接。

許多行業都求矯平、矯正等預處理工序。不僅如此，還要通過除銹、防護等工序來提升產品的焊接質量。

5.對接精度

對接板的準確定位是 錨固的前提。焊接時定位要求很高的精度，在焊接過程中也要時刻控制焊件的位置。

6.外部環境控制

控制進風口，防止其他液體或顆粒影響焊接是非常重要的。在焊接時，要加裝防風設施（在焊接時阻止外部氣體進入）。

7.焊接速度監控

要保證焊接速度的穩定就 采用數控設備。要保證焊縫的質量就要控制電極速度均勻穩定。如果焊接速度過快，易導致虛焊并不得不返工。

8.電極的特點

對不同的焊接工藝來說，合適的電極傾角也不同，所以在操作時要確認角度是否合適。焊縫的質量很大程度上取決于電流類型和極性。Tig焊的一大優勢便是它的焊縫平整且焊透率高。

9.設備的保養

焊接工作的另一個重要部分是設備的維護保養，包括定期的更換老化零件、清除噴嘴內壁上的結垢等工作。

10.根據焊件的厚度選擇焊接工藝

選擇了*合適的焊接工藝才能得到*佳的焊接效果。無疑激光焊接和Mig焊是目前焊接效果*好的兩種焊接工藝。看是焊接后，要保持焊炬合適的傾斜角，否則會導致惰性氣體逸散、焊點表面粘損等后果。

9使用操作

1.托輥使用前應仔細檢查外觀有無嚴重磕碰受損現象，旋轉托輥應轉動靈活，無卡阻。

2.托輥的安裝距離應視物流的種類和輸送機特點運量大小經科學計算而定，避免過疏或過密安裝。

3.托輥安裝應適應避免相互間磨碰。

10維護保養

1.托輥正常使用壽命20000h以上，一般不需維修。但根據使用場所和負荷的大小，應制定相應的維修日期，及時清洗注油維修，及時清理浮煤等。對有異常聲響和不轉的托輥要及時更換。

2.更換軸承時， 使軸承保持架開口向外，軸承裝入托輥后，應保持適當?shù)挠蜗叮坏脡核馈?/p>

3.迷宮密封件應采用原廠配件，裝配時應分別裝入托輥內，不得套在一起裝配。

4.使用中托輥，應嚴防重物擊砸托輥管體。

5.為 托輥密封性能及使用性能，禁止隨意拆卸托輥。
